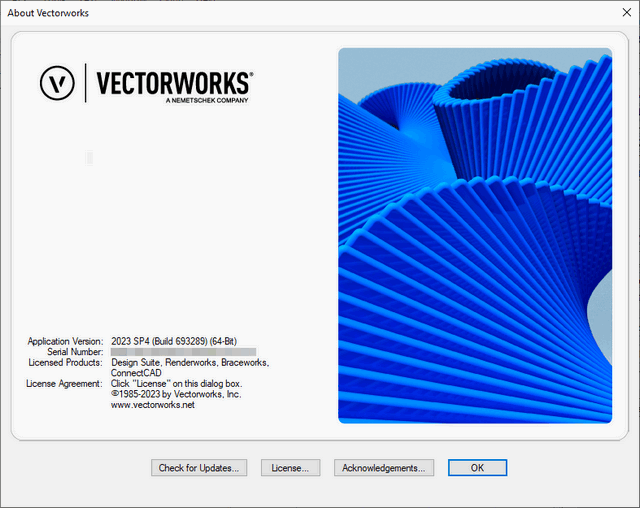

Графика ⇒ Vectorworks 2023 SP4

Оцените новость / программу! 4,6 из 5, всего оценок - 11 100

Vectorworks 2023 представляет собой комплексный и интуитивно-понятный программный продукт, предоставляющий исключительные возможности для профессиональной работы с 2D- и 3D-графикой. Вместе с тем, это мощное CAD-приложение, позволяющие работать с проектами любого масштаба и сложности, в таких областях, как архитектура, промышленный и ландшафтных дизайн, проектирование сценического освещения.

Ядро моделирования Parasolid® (Siemens PLM) интегрировано в программу начиная с версии 2009 года. Это ядро обеспечивает высочайшую надежность и эффективность в операциях трехмерного моделирования.

В большинстве CAD-продуктов можно полноценно работать или с двухмерными или с трехмерными моделями. Программа Vectorworks позволяет Вам делать и то и другое, — чертить, рисовать и моделировать, выводить результат работы в любом представлении.

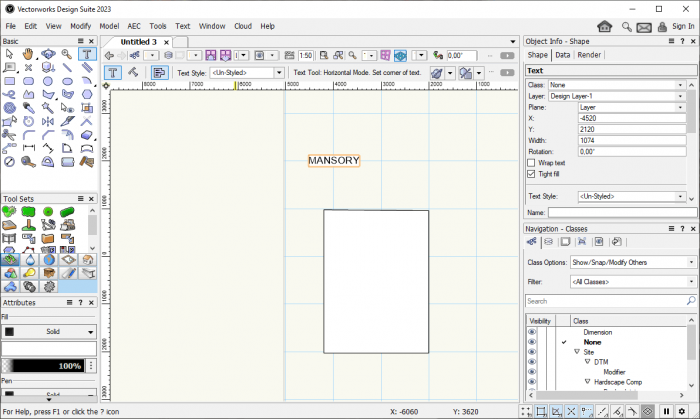

Основы работы с Vectorworks:
• Layers (слои) и Classes (классы) определяют структуру документа.
• Viewports (вьюпорт, окно просмотра) и Views (представления) служат для отображения рисунков и вывода их в печатный формат. Эти средства используются совместно, чтобы обеспечить гибкость в организации и просмотре документа.
Слои бывают двух типов — Design Layers (Дизайн-слои) и Sheet Layers (Слои листов).
• Design Layers служат для создания рисунков. Они похожи на слои Фотошопа или Иллюстратора, но в отличие от них обладают третьим измерением по оси Z, т.е. толщиной и высотой относительно друг друга. Например, если на слой нужно поместить стену дома высотой 5 метров, толщину слоя можно сделать такой же. Таким образом реализауется трехмерное представление модели.
Design layers при необходимости можно скрыть и отображать, чтобы показать определенные аспекты дизайна. Объекты, помещенные вместе в design layers, соотносятся друг с другом в трехмерном рабочем пространстве. При этом слои могут иметь различный масштаб (scale).
• Sheet Layers используются в основном для подготовки документов к печати. Объекты, размещенные на design layers, при помощи viewports (окон просмотра) помещаются на sheet layers. Таким образом, Sheet Layers — это взаимосвязанные представления рисунка, с аннотациями; с помощью них можно подготовить дизайн-проект к презентации в электронном и печатном виде.
• Классы (Classes) используются для ассоциации объектов, помещаемых на слои, т.е. для классификации объектов. Классы обладают определнными свойствами отображения объектов, например, такими как цвет. Классы позволяют ускорить и упростить процесс работы над проектом, так как благодаря им свойства объекта могут определяться непосредственно при создании объекта.
Каждому объекту можно только назначить один класс. Каждый объект может быть составлен из других вложенных друг в друга объектов, каждому из которых можно назначить различные классы.
• Views (представления) проекта по сути представляют собой комбинацию определенных слоев (Design Layers) и классов (объектов, соотнесенных с определенными классами и размещенных при этом на определенных слоях.). View чем-то напоминает снимок комбинации слоев и классов.

Плоскость слоя (Layer Plane) ассоциируется со слоем (design layer) и присутствует на нем постоянно. Эта плоскость используются как постоянный ориентир (в т.ч. для привязки системы координат) слоя в трехмерном пространстве.

Помимо Layer Plane на слой может быть помещена вторая плоскость (Working Plane или Рабочая плоскость) — в любой точке пространства слоя и под любым углом. Working Plane используется для создания трехмерных объектов относительно координат этого Working Plane.
