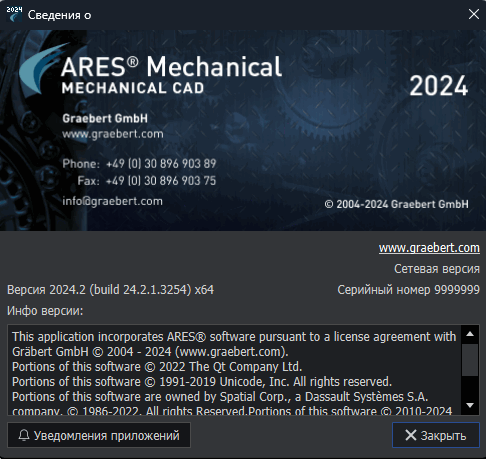

Офис ⇒ ARES Mechanical 2024.2 Build 24.2.1.3254

Оцените новость / программу!
4 из 5, всего оценок - 4

ARES Mechanical разработан специально для пользователей 2D механических САПР и для тех, кто иногда использует 3D САПР. Будь вы планировщик размещения оборудования на заводе, составляющий планы размещения оборудования с учетом его эффективности, или инженер по техническому обслуживанию, вносящий изменения в существующие чертежи DWG, ARES Mechanical обладает необходимым набором инструментов, чтобы помочь вам выполнить работу. Специалисты по концептуальному проектированию могут использовать ARES Mechanical для создания быстрых эскизов или технических чертежей.

В более общем плане дизайнеры могут использовать ARES Mechanical для создания подробных механических 2D-чертежей, готовых к производству. ARES Mechanical отвечает потребностям широкого круга пользователей технических чертежей.

Основные характеристики ARES Mechanical
В качестве первого шага вам следует рассмотреть возможность выбора механического стандарта для вашего проекта. ARES Mechanical поддерживает международные стандарты, такие как ANSI Inch, ANSI Metric, BSI, DIN, ISO и JIS. Выбранный стандарт активирует предварительно определенные настройки для вашего чертежа с точки зрения стилей, слоев, фреймов и библиотек деталей.

Кроме того, ARES Mechanical обладает достаточной гибкостью, чтобы начать проект без определения стандарта. Затем вы сделаете свой выбор из библиотек деталей при вставке своих первых компонентов.

Компании могут дополнительно определять свои собственные стандарты как копии и/или расширения существующих международных стандартов.

Механические части
ARES Mechanical включает в себя готовые к использованию библиотеки механических деталей, такие как: болты и винты, винтовые соединения, гайки, штифты и шайбы, таблица отверстий и отверстий, обозначения отверстий.

Вы найдете эти детали на ленте Toolbox рабочей области Mechanical. Они предварительно сконфигурированы и стандартизированы на основе механического стандарта, который вы выбрали для своего проекта.

Эти умные объекты помогут вам ускорить разработку и убедиться, что она соответствует выбранному стандарту. Они также будут признаны за создание вашей спецификации.

Лента Toolbox включает в себя другие механические функции, такие как символы поверхности и сварки; Выноски и спецификация (BOM) и таблицы изменений.

Механическое рабочее пространство

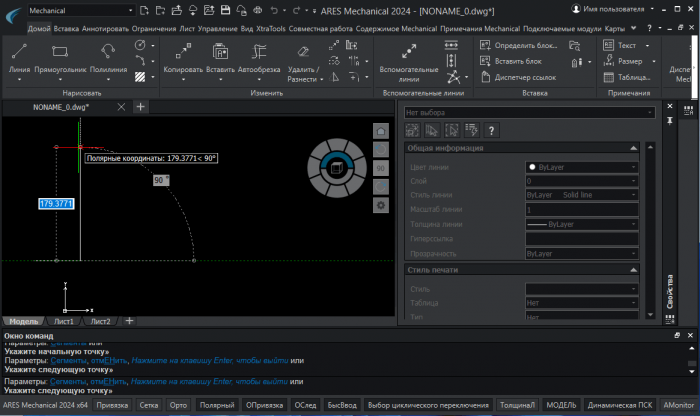

Мы создали специальный пользовательский интерфейс, оптимизированный для механического проектирования, с быстрым доступом ко всем необходимым функциям. Лента Mechanical на первых вкладках выделяет функции верхнего уровня, необходимые для быстрого наброска нового чертежа.

На вкладке «Инструменты» этой ленты вы также найдете большинство механических функций, таких как библиотеки деталей, отверстия, резьбовые соединения, спецификации, символы и таблицы изменений.

Если вам не нравятся ленты, «Классическая» рабочая среда заменяет ленту меню и панелями инструментов.

Все функции ARES Commander также остаются доступными. Если вы не работаете над механическим проектом, вы можете просто переключиться в рабочее пространство «Чертеж и аннотация» для 2D или в «3D-моделирование» для 3D.

Опытные пользователи также могут просто использовать команды клавиатуры в любом из этих рабочих пространств.

Строительные линии
Вспомогательные линии (вертикальные, горизонтальные или под определенным углом) просты в обслуживании, они находятся на предварительно определенном слое и могут включаться или выключаться по мере необходимости. Их легко выбрать, и их можно комбинировать с нашей функцией Power Trim, чтобы помочь вам ускорить разработку дизайна.

Прямоугольник с размером
ARES Mechanical включает в себя некоторые другие интеллектуальные функции, такие как прямоугольники с размерами. Эта функция позволит вам нарисовать прямоугольник и автоматически добавить размеры.

Предопределенные штриховки
Условные обозначения проектирования механических частей требуют, чтобы вы использовали определенные образцы штриховки в разделах ваших механических чертежей. Эти образцы штриховки помогают стандартизировать чертежи и определить материал элементов.

Теперь вы можете использовать предопределенные штриховки в своих проектах. Включены многие часто используемые шаблоны штриховки, которые можно дополнительно настроить в соответствии с вашими требованиями.
