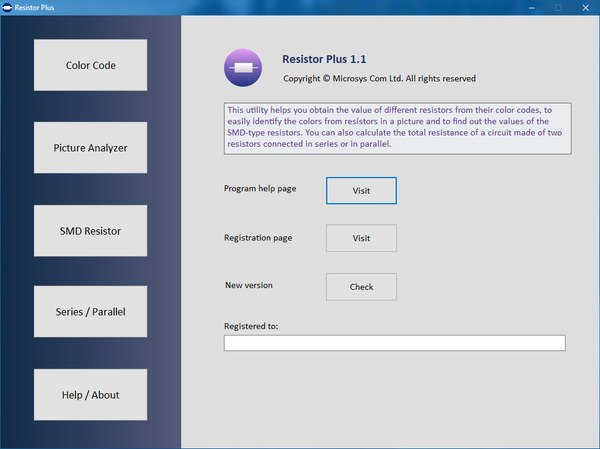

Resistor Plus поможет вам узнать значение резистора в соответствии с его цветовым кодом, сгенерировать цветовой код для определенного значения сопротивления и правильно определить цвета, которые вы можете найти в загруженном изображении. Он также касается кодов, записанных на резисторах типа SMD в разных стандартах, и вычисляет результирующее значение двух резисторов, соединенных последовательно или параллельно. Для каждой из этих операций выделены отдельные страницы, которые могут быть выбраны с помощью больших кнопок с левой стороны окна программы. Первые две страницы управляются с помощью мыши, а третья и четвертая страницы могут управляться либо с помощью мыши, либо с клавиатуры. Простой и эргономичный дизайн, с большими шрифтами и большими кнопками, интуитивно понятный интерфейс - лишь некоторые из этих преимуществ программы. Программный код был оптимизирован для новейших версий Windows.



Цветовые коды

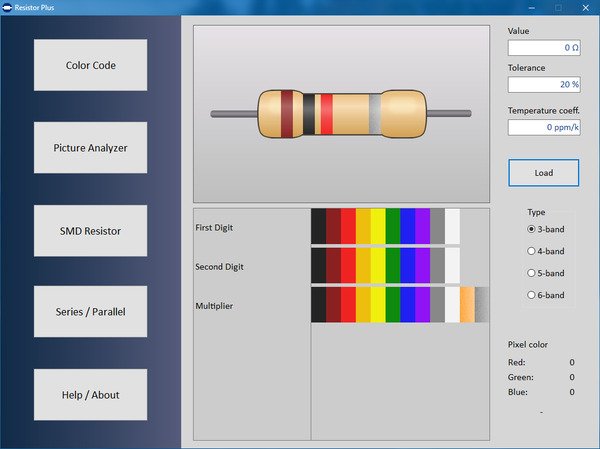

На первой странице отображается «пустой» резистор, как на этом рисунке, и вам нужно выбрать количество полос или резистора, чтобы рассчитать его значение. Горизонтальные цветовые палитры соответствуют каждой полосе, на самом деле это цвет, который кодирует разные цифры, множитель, допуск или температурный коэффициент резистора. Когда вы нажмете на эту палитру, на изображении появятся полосы; когда этот процесс будет завершен, данные будут отображаться в верхнем правом поле. Ближайшие значения, соответствующие различным сериям (разные допуски) E6..E192, будут показаны в нижнем правом поле. Изображение, содержащее резистор вместе с цветными полосами, может быть сохранено (кнопка «Сохранить») как JPEG или растровое изображение.

Анализатор изображений
Вторая страница позволяет загружать изображения (JPEG или растровые форматы) резистора (ов) , чтобы выяснить значение. Когда вы перемещаете курсор мыши над изображением, цвет текущего пикселя декодируется в его компоненты RGB и отображается в нижнем правом углу. Выберите номер диапазона, который вы видите, а затем щелкните по ближайшим цветам из горизонтальных палитр. Когда выбрана вся полоса, данные (значение, допуск, коэффициент) будут отображаться в соответствующих полях.

Резистор SMD
Третья страницапредназначен для резисторов SMD (поверхностного монтажа). Калькулятор значений может декодировать как 3, так и 4-значные коды, содержащие буквы R и M (R - десятичная точка, а M используется для значений миллиомов). Другим широко известным кодом является трехсимвольный код EIA (Electronic Industries Alliance), называемый EIA-96. Эта система используется для резисторов SMD с допуском 1% и использует некоторые другие буквы для кодирования коэффициента умножения, как на следующем рисунке. Аналогичная схема, начинающаяся с буквы множителя, используется для резисторов типа допуска 2,5 и 10%. Например, A55 означает резистор с сопротивлением 330 Ом, 10%. Этот резисторный калькулятор также может управляться клавиатурой, и в этом случае Clear является символом '.' (Del), Back - это клавиша Backspace, а Show - клавиша Enter. Когда код будет завершен, изображение резистора может быть сохранено как в формате jpeg, так и в растровых форматах на вашем диске.

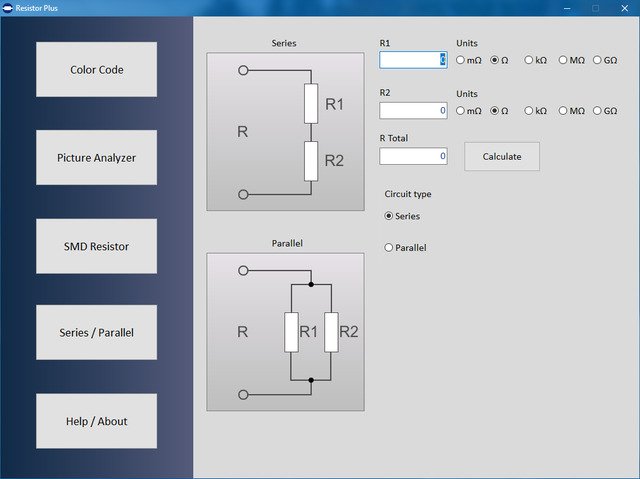

Если два резистора соединены последовательно или параллельно, эквивалентное сопротивление схемы можно просто вычислить на четвертой странице утилиты. Просто введите значения и выберите единицы измерения, выберите тип схемы, а затем нажмите кнопку «Вычислить». Общее значение вычисляется с точностью до 5 цифр, что достаточно хорошо для любого сопротивления резистора.




ОС: Windows XP / Vista / 7 / 8 / 8.1 / 10
